实际变压器的近似等效电路和简化等效电路

变压器的T形等效电路虽然比较精确，但计算起来比较复杂。它的槽点主要是那个励磁支路，如果没有它就好了！

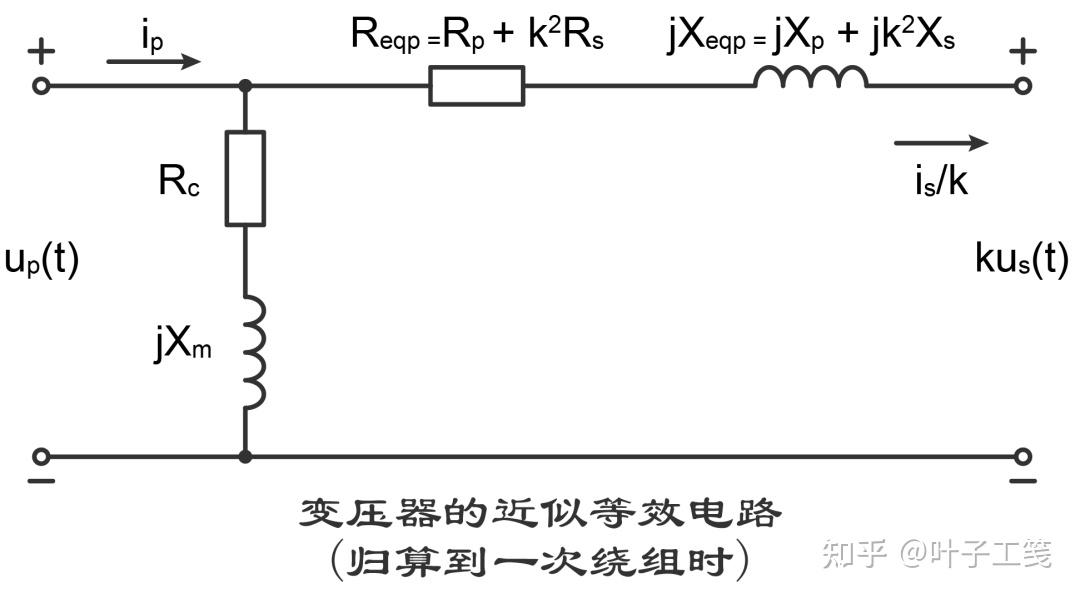

近似等效电路

一般来说，变压器连接额定负载时，一次绕组的等效电阻和等效电抗引起的压降只占额定电压的百分之几，而且激磁电流也远远小于额定电流（大约只有 2~3%）。

因此，把 T 形等效电路中的励磁支路从中间移到输入端（输入电压一侧），不会给变压器的计算结果带来明显的误差。

如果再将一次绕组和二次绕组的等效电阻和等效电抗加在一起，就可以得到变压器的近似等效电路了。

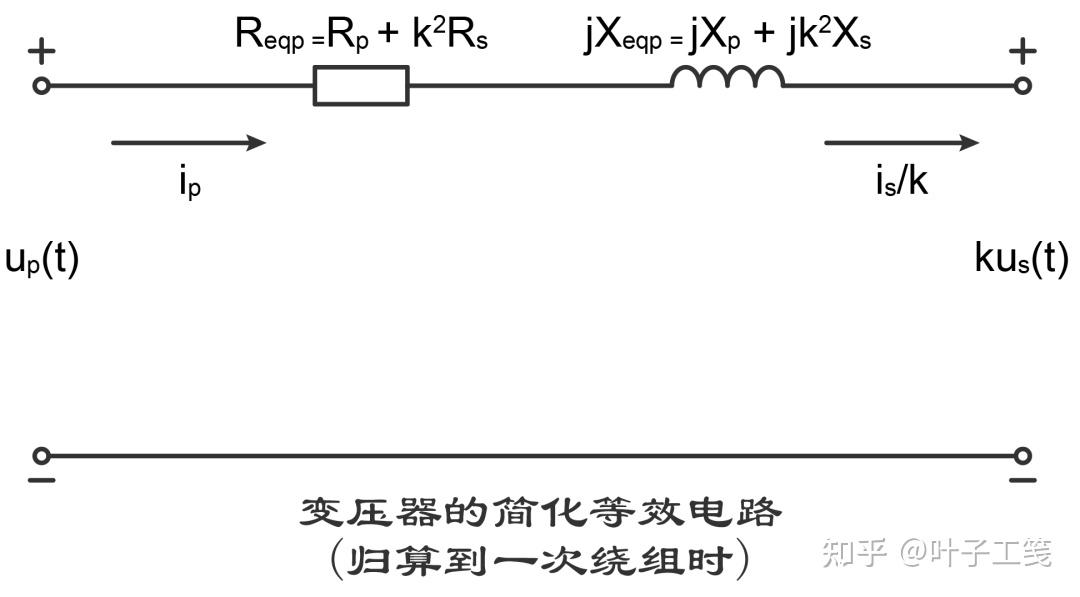

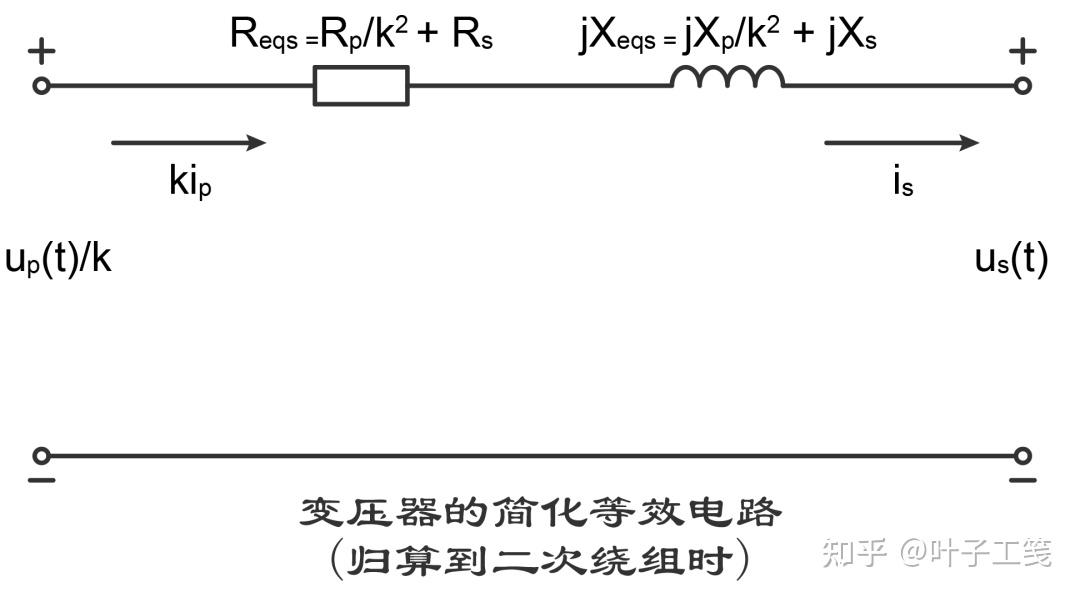

简化等效电路

有些场合，即使把励磁支路完全省略，对计算结果也没有多大影响。这时，近似等效电路又进一步简化成一个串联电路，即简化等效电路。
